Услуга

Поверка счетчиков жидкости VA2301, VA2302 в Йошкар-Оле

Поверка счетчиков жидкости VA2301, VA2302 в сжатые сроки (от 1 дня) с выдачей свидетельства ИАШБ.408841.007 И1. Оперативно Аккредитованная лаборатория

КП и консультация Договор и закрывающие документы Работаем с юрлицами по всей России

Заявка на услугу

Уточним задачу, сроки и подготовим коммерческое предложение.

Стоимость от 23000 ₽

Ответим в рабочее время, обычно в течение дня.

Стоимость

от 23000 ₽

Номер в ГРСИ РФ

55449-13

Методика поверки

ИАШБ.408841.007 И1

Назначение: для измерений объёма и объёмного расхода электропроводящих жидкостей в системах тепло- и водоснабжения, системах учёта технологических жидкостей и жидких продуктов.

Поверка счетчиков жидкости VA2301, VA2302

Принцип действия счётчиков основан на том, что при протекании электропроводящей жидкости (далее — жидкость) с удельной электропроводимостью от 1-10- до 10 См/м перпендикулярно магнитному полю в ней индуцируется электродвижущая сила (ЭДС), пропорциональная скорости потока и расходу жидкости.

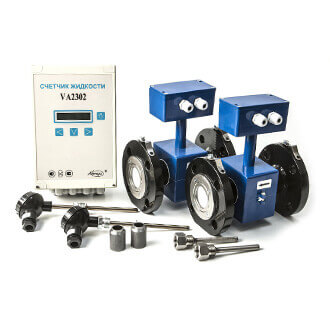

Счётчики имеют преобразователь расхода электромагнитный, исполнений ЕК или ЕКТМ (далее — ПРЭ), и измерительно-вычислительный блок (далее — ВБ). В ПРЭ, монтируемом в трубопровод на фланцевом или резьбовом соединении, при помощи встроенных катушек индуктивности создаётся магнитное поле. Наводимая ЭДС снимается с измерительных электродов, контактирующих с жидкостью, и передается в ВБ, осуществляющий преобразование, обработку, отображение и выдачу измерительной информации. Напряжение на электродах пропорционально скорости и расходу жидкости. Внутренняя поверхность измерительного участка ПРЭ футеруется фторопластом.

Поверка осуществляется по документу ИАТТТБ.408841.007 И1 «Счётчики жидкости VA2301, VA2302. Методика поверки», утвержденному ГЦИ СИ ЗАО КИП «МЦЭ» 17.09.2013 г.

Основные средства поверки:

установка поверочная «ВЗЛЁТ ПУ» (номер в Госреестре СИ РФ 47543-11), воспроизводимый средний объёмный (массовый) расход воды от 0 до 5000 м3/ч, пределы допускаемой погрешности измерения расхода ± 0,15%;
частотомер электронно-счетный Ч3-63/1, диапазон частот от 0,01 до 2-108 Гц, относительная погрешность 5f = ± (|5о| + |fx 1:сч|-1), где fx — измеряемая частота, Гц; 5f — относительная погрешность опорного генератора (встроенного и внешнего); 1:сч — время счета частотомера, с;
миллиамперметр постоянного тока М2015, класс 0,2; диапазон измерения от 0,75 до 30 мА.
аттестованный комплект сопротивлений № 14;
источник калиброванного напряжения ES-2T;
универсальная пробойная установка УПУ-1 М;
мегаомметр М4100/3, класс 1,0, 500 В;
вольтметр В7-34А, пределы допускаемой основной погрешности измерения постоянного напряжения ±[0,015+0,002 (Ukx/Ux — 1) ]% — на пределах 1; 10; 100; 1000 В, где Ukx — конечное значение предела измерения В, Ux — номинальное значение измеряемой величины В;
катушка электрического сопротивления измерительная Р331, класс 0,01;
вольтметр Э545, класс 0,5.

Сведения о методах измерений

изложены в документах:

«ИАШБ.408841.007 РЭ Счётчики жидкости VA2301. Руководство по эксплуатации» или «ИАШБ.408841.008 РЭ. Счётчики жидкости VA2302. Руководство по эксплуатации» (для счетчиков изготавливаемых AS «ASWEGA»).
ИАШБ.408841.007-01 РЭ Счётчики жидкости VA2301. Руководство по эксплуатации» или «ИАШБ.408841.008-01 РЭ. Счётчики жидкости VA2302. Руководство по эксплуатации» (для счетчиков изготавливаемых ООО «Вега-прибор»).
«ИАШБ.408841.007-02 РЭ Счётчики жидкости VA2301. Руководство по эксплуатации» или «ИАТТТБ.408841.008-02 РЭ. Счётчики жидкости VA2302. Руководство по эксплуатации» (для счетчиков изготавливаемых ООО «AСВЕГА-инжиниринг»).

Нормативные документы, устанавливающие требования к счётчикам жидкости VA2301, VA2302

ГОСТ 28723-90. Счётчики скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний.
