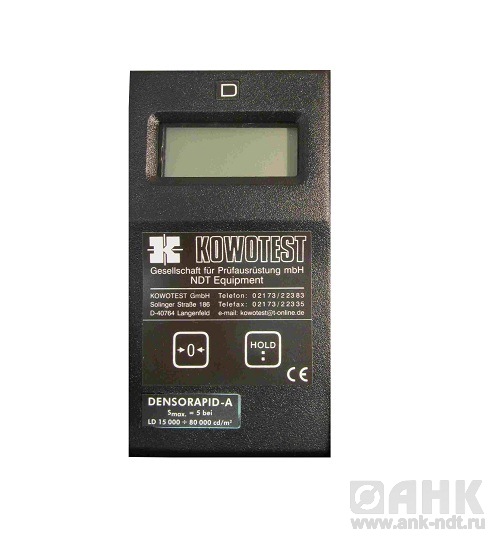

Описание денситометра KOWOTEST Densorapid A
Денситометр DENSORAPID A представляет собой цифровой прибор с ручным зондом и полуавтоматическим обнулением, служащий для фотометрического определения оптической плотности — степени почернения рентгеновских пленок. Для работы с рентгеновскими пленками компания Kowotest также предоставляет различные негатоскопы.
Оптическая плотность определяется через десятичный логарифм отношения интенсивности света перед пленкой (I°) к интенсивности света (Id), пропущенного пленкой: S = Iº /Id.
Аналоговый входной сигнал преобразуется в приборе в цифровой выходной сигнал, считываемый с LCD-дисплея высотой 13 мм.
Цифровой блок денситометра связан со светочувствительным датчиком ─ фотодиодом. Фотодиод прибора разработан для использования с негатоскопами для просмотра рентгеновских пленок типа KOWOLUX 3 –KOWOLUX 7 с галогенными лампами для освещения поверхности и встроенными инфракрасными фильтрами. Предусмотрена возможность настройки прибора для использования с лампой накаливания и люминесцентной лампой.
Рентгеновская пленка размещается между источником света и цилиндрическим зондом датчика денситометра, располагаемым в вертикальном положении относительно наблюдаемой поверхности. Через отверстие зонда Ø 2 мм определенное количество фотонов проходящего через пленку света будет воздействовать на датчик, и на индикаторе цифрового блока будет высвечиваться значение оптической плотности пленки. Показания устанавливаются в течение нескольких миллисекунд. Измеренное значение может быть зафиксировано и сохранено в памяти.
Зонд надежно защищен от электромагнитных помех, имеет алюминиевый корпус и управляется пальцами одной руки. В корпусе прибора помещены устройство индикации, усилитель и стабилизатор напряжения. Прибор работает от встроенной никель-кадмиевой аккумуляторной батареи, расположенной в монтажном отсеке и заряжаемой с помощью поставляемого зарядного устройства. Зарядку батареи до необходимого уровня ограничивает электронный предохранитель.
Калибровочная шкала оптической плотности используется для периодической поверки денситометра и сравнительной оценки измерений. Имеет 5 степеней затемнения от 0,2 до 3,95 в виде кружков Ø 8 мм, расположенных на одинаковом расстоянии 20 мм с цифровым обозначением и сеткой координат с погрешностью 0,02 S. Максимальное отклонение наибольшего значения калибровочной шкалы ≈ 0,05 S.
Перемещение измерительного зонда из эталонной точки на другие участки пленки допускается при условии одинаковой яркости освещенной поверхности.
Технические характеристики Денситометра Densorapid A
- Настраивается для измерения светового поля с яркостью света 15000–80000 cd/m2;
- Диапазон измерений: до S = 5;
- Погрешность измерения в пределах до 0,04 S (4%) при S до 3,5;
- Диапазон температур окружающей среды от + 10° С до + 35° С;
- Размеры прибора: 150 х 80 х 40 мм;
- Габариты футляра для переноски: 250 х 120 х 90 мм;
- Вес в комплекте 0,9 кг.
- Вес в комплекте: 0,9 кг.
Комплект поставки Денситометра DENSORAPID A
- Денситометр Densorapid А с зондом;
- Калибровочная шкала оптической плотности;
- Зарядное устройство;
- Футляр для переноски.
