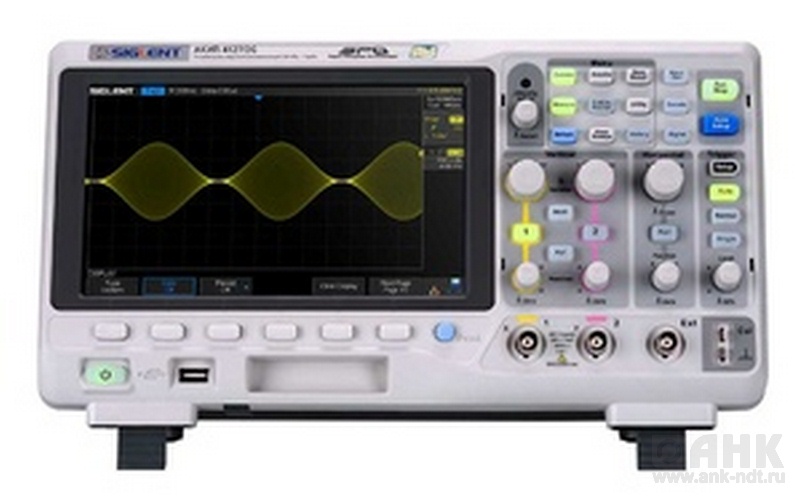

Описание АКИП-4127/1A осциллографа цифрового
Осциллограф цифровой, аналог АКИП-4127/1, добавлен встроенный функциональный генератор: 1 канал, вых. частота до 25 МГц (разреш.: 1 мкГц), дискретизация 125 МГц, ЦАП 14 бит, СПФ (до 5 МГц, память 16 кБ), совместим с ПО EasyWave.
Особенности цифрового запоминающего осциллографа АКИП-4127/1A:
- Количество каналов 2;
- Полоса пропускания 100 МГц;
- Максимальная частота дискретизации 1 ГГц;
- Объем памяти на канал 7 МБ (14 МБ – при объединении);
- Высокая скорость обновления экрана до 60.000 осциллограмм/сек;
- Режимы сбора данных: выборка, пиковый детектор (> 1 нс), усреднение (4 /…/ 1024), ERES (режим увеличенного разрешения АЦП);
- Интерполяция: Sin X/х, линейная;
- 36 видов автоматических измерений параметров (включая временные задержки), курсорные измерения;
- Режим сегментированной памяти (до 1000 сегментов);
- Режим HISTORY – запись и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий;
- Функция автоустановки параметров развертки, запуска;
- Функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt) , извлечение кв. корня (√);
- Частотный анализ (БПФ);
- Синхронизация и декодирование сигналов I2C, SPI, UART/RS232, CAN, LIN (опция);
- Функциональный генератор до 25 МГц cо стандартными формами сигналов и формированием сигнала произвольной формы (только модели с индексом А). Выход генератора расположен на задней панели прибора;
- Интерфейсы: USB TMC для управления и сохранения данных (host/device), LAN;
- Цветной SVGA TFT-дисплей (20 см) с регулируемой яркостью;
- Русифицированное меню.
Технические характеристики цифрового запоминающего осциллографа АКИП-4127/1A:
| Параметр | АКИП-4127/1А | АКИП-4127/2А |
| Канал вертикального отклонения | ||
| Число каналов | 2 | |
| Полоса пропускания | 0…100 МГц | 0…200 МГц |
| Время нарастания | ≤ 3,5 нс | ≤ 1,8 нс |
| Ограничение ПП | 20 МГц | |
| Коэффициент отклонения (Коткл.) | 500 мкВ/дел…10 В/дел | |
| Погрешность установки Коткл. | ≤±3.0%: 5мВ/дел ~ 10 В/дел; ≤ ±4%: ≤2 мВ/дел | |
| Диапазон установки смещения | 500 мкВ ~ 150 мВ: ± 1 В; 152 мВ ~ 1,5 В: ± 10 В; 1,52 В ~ 10 В: ± 100 В | |
| Входной импеданс | 50 Ом, 1 МОм (± 2 %) / 18 ± 2 пФ | |
| Максимальное входное напряжение | 1 МОм: 400 Впик (DC+AС пик, ≤ 10 кГц), 50 Ом: ≤ 5 Вскз | |
| Математика | +, -, х; /; БПФ, d/dt, ∫dt, √ | |
| Канал горизонтального отклонения | ||
| Коэффициент развертки (Кразв.) | 2 нс/дел…50 с/дел (шаг 1-2-5), самописец 50 мс/дел – 50 с/дел | |
| Погрешность установки Кразв. | ± 0,0025 % | |
| Режимы работы | Основной, ZOOM окна, самописец, X-Y | |
| Синхронизация | ||
| Источники синхросигнала | Любой из каналов, внешний (Ext, Ext/5), сеть | |
| Режимы запуска развертки | Автоматический, ждущий, однократный | |
| Виды синхронизации | По фронту, по скорости нарастания, по длительности, ТВ, по параметрам окна, отложенная, рант, по логическому шаблону, опционально по НЧ протоколам I2C, SPI, UART/RS232, CAN, LIN | |
| Предзапуск | 0~100% памяти | |
| Послезапуск | 0…10000 делений | |
| Вид входа | Открытый, закрытый, ВЧ и НЧ фильтры | |
| Чувствительность синхронизации | Внутренняя: 0,6 деления шкалы; Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц…200 МГц); Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…200 МГц) | |
| Аналого-цифровое преобразование | ||
| Разрешение по вертикали | 8 бит (до 11 бит с шагом 0,5 бита в режиме эквивалентного разрешения (ERes)) | |
| Чувствительность синхронизации | Внутренняя: 0,6 деления шкалы; Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц…200 МГц); Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…200 МГц) | |
| Частота дискретизации | 500 ГГц на канал (1 ГГц при объединении каналов) | |
| Интерполяция | SinX/x, линейная | |
| Длина записи | 7 МБ (14 МБ при объединении каналов) | |
| Пиковый детектор | 1 нс | |
| Режимы работы | Выборка, пик. детектор (> 1 нс); усреднение, накопление, однократное | |
| Курсорные измерения | ||
| Функции | ΔU; ΔT; 1/ΔT | |
| Функции по вертикали | ||
| f; T; t нарастания; t среза; +τ; -τ; коэф. заполнения (%), фаза | Uпик; U макс; U мин; Uампл; Uверх; Uбаза; Uср.кв.; -U; +U; Uсред; выбросы на вершине и в паузе | |
| Измерение задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF | |
| Дополнительные возможности | ||
| Режим HISTORY | Сохранение с временными метками до 80000 осциллограмм | |
| Сегментированная память | До 1000 сегментов | |
| Интерфейс | USB, LAN | |
| Автоустановка | В/дел, с/дел, параметры синхросигнала | |
| Режим X-Y | Х – кан 1, Y – кан 2; разность фаз < 3° до 100 кГц | |
| Генератор функциональный | ||
| Формы сигналов | Синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум, кардио, гауссовский импульс и экспонента нарастающая/ спадающая, СПФ | |
| Частотный диапазон | 1 мкГц ~ 25 МГц (Синус) 1 мкГц ~ 10 МГц (Прямоугольник, импульс) 1 мкГц ~ 300 кГц (Пила) 1 мкГц ~ 5 МГц (СПФ) | |
| Частота дискретизации | 125 МГц | |
| Длина памяти | 16000 точек для произвольной формы | |
| Разрешение | 1 мкГц | |
| Разрядность ЦАП | 14 бит | |
| Выходной уровень | -3 ~ +3 В (1 МОм); -1,5 ~ +1,5 В (50 Ом) | |
| Погрешность установки | Частота: ±5*10-5 | |
| Выходной импеданс | 50 Ом ±2% | |
| Скважность | 20 % ~ 80 % (для прямоугольника и импульса) | |
| Симметрия | 0 % ~ 100 % (для пилы) | |
| СПФ | Построение сигналов в ПО EasyWave | |
| Общие данные | ||
| ЖК-дисплей | Цветной (TFT) SVGA, диагональ 20 см, 8 × 14 дел (разреш. 800 х 480) | |
| Напряжение питания | 100…240 В, 45…400 Гц (автовыбор); 50 ВА; категория 2 | |
| Рабочая температура | +10…+40°С; влажность ≤ 85% | |
| Габариты | 340 х 123 х 184 мм | |
| Масса | 3,26 кг | |
