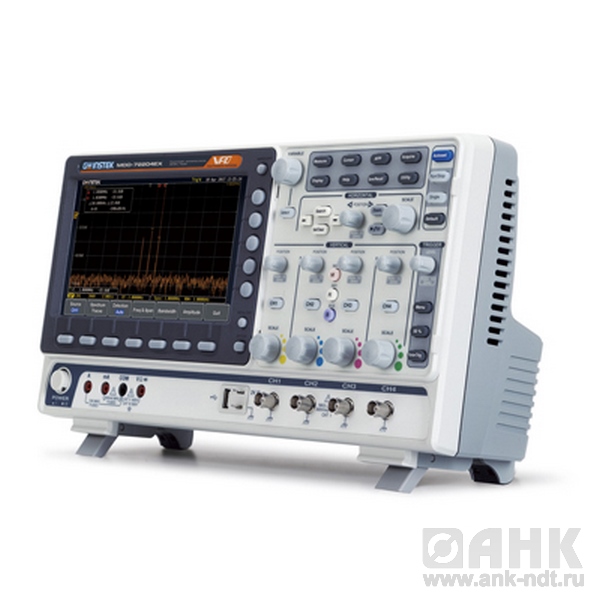

Описание осциллографа GW Instek MDO-72204EX
Цифровые осциллографы смешанных сигналов серии MDO-72000E обеспечивают регистрацию аналоговых, цифровых и радиочастотных сигналов с их корреляцией по времени. Специально разработанные и предназначенные для тестирования электронных схем и отладки РЭА, модели данной серии позволяют исследовать сигнал и выполнять измерения одновременно во временной и частотной областях (Time/Frequencymixed domain oscilloscope).
В основу аппаратной реализации осциллографов заложена высокопроизводительная платформа GDS/ MSO от GW Instek в сочетании с инновационными решениями по оптимизации вычислительных алгоритмов и самая современная элементная база.
Технические характеристики осциллографа GW Instek:
| Характеристики | Параметры | MDO-72072EX / MDO-72074EX | MDO-72102EX / MDO-72104EX | MDO-72202EX / MDO-72204EX |
| Канал вертикального отклонения | Число каналов | 2 + Ext / 4 | 2 + Ext / 4 | 2 + Ext / 4 |
| Полоса пропускания (-3 дБ) | 0…70 МГц | 0…100 МГц | 0…200 МГц | |
| Огранич. полосы пропуск. | 20 МГц | 20 МГц | 20, 100 МГц | |
| Коэф. отклонения (Коткл.) | 1 мВ/дел…10 В/дел | |||
| Погрешность установки Коткл. | ± 3 % (± 5 % при Коткл 1 мВ/дел ) | |||
| Время нарастания | ≤ 5 нс | ≤ 3,5 нс | ≤ 1,75 нс | |
| Входной импеданс | 1 МОм (± 2 %) / 16 пФ | |||
| Макс. входное напряжение | 300 Вскз, кат. I | |||
| Математика | +, -, х; ÷, пользоват. редактор формул, БПФ на участке 1 МБ (дБ или мВ с.к.з) | |||
| Полярность | Нормальная, инверсия | |||
| Канал горизонтального отклонения | Коэф. развертки (Кразв.) | 1 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел (Roll) | ||
| Погрешность установки Кразв. | ± 0,005 % (на каждом интервале ≥ 1 мс) | |||
| Режимы работы | основной, задержанный (4 нс…10 с), ZOOM окна, самописец, X-Y (для 4-х кан.) | |||
| Режим X-Y | Х – кан 1; Y – 3; разность фаз < 3° до 100 кГц | |||
| Синхронизация | Источники синхросигнала | любой из каналов, сеть, внеш. (Ext только в 2 кан. мод.) | ||
| Режимы запуска развертки | Автоколебательный, ждущий, однократный (single Sequence) | |||
| Виды синхронизации | по фронту, рант, по длительности импульса, ТВ (video), по событию (1…65535), попеременно (ALT); отложенная (4 нс…10 с), по шине; по ск. нарастания и спада, пред- (10 дел.) и послезапуск (2,000,000 дел) | |||
| Связь входа синхронизации | ФНЧ, ФВЧ, фильтр шума, АС (закр.), DC (откр.) | |||
| Чувствительность синхрониз. | 1 дел | |||
| Аналого-цифровое преобразование и сбор данных | Разрешение по вертикали | 8 бит | ||
| Частота дискретизации | 2 кан. модель: 1 ГГц/канал 4 кан. модель: 2 канала – 1 ГГц/канал, 3 и 4 канала – 500 МГц/канал | |||
| Интерполяция | SinX/x, линейная | |||
| Длина записи (макс.) | 10 МБ/ на кан (29.000 сегментов) | |||
| Режимы работы | Выборка, пик. детектор (> 2 нс); усреднение (2…256), однократно | |||
| Межсегментное время | 0,41 мкс | |||
| Макс. скорость обновления | до 120.000 осц./с | |||
| Курсорные измерения | Функции | DU; DT; 1/DT (ед. измерения сек., Гц, град.°, отношение %) | ||
| Автоматические измерения (38 параметров) | Функции по вертикали | Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе | ||
| Функции по горизонтали | f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%), фаза (°) | |||
| Измерение задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF | |||
| Анализатор спектра | Диапазон частот | 0 (DC)…500 МГц (макс. вход. частота 500 МГц – некалибрована) | ||
| Полоса обзора | 1 кГц ~ 500 МГц (макс.) | |||
| Диапазон перестройки фильтров полосы пропуск. ПЧ по уровню -3 дБ | 1Гц ~ 500 кГц (макс.) | |||
| Диапазон установки опорного уровня | -50 дБм … +40 дБм (с шагом 5 дБм) | |||
| Единицы измерения уровня | дБм, дБВскз, линейное СКЗ | |||
| Положение по горизонтали | -12 дел. … +12 дел. шкалы | |||
| Вертикальная шкала | 1 дБ/дел. … 20 дБ/дел. (шаг 1-2-5) | |||
| Средний уровень собственных шумов относительно 1 мВт | < -50 дБм, при 1 В/дел. и усреднении Avg: 16 < -70 дБм, при 100 мВ/дел. и усреднении Avg: 16 < -90 дБм, при 10 мВ/дел. и усреднении Avg: 16 | |||
| Гармонические искажения | < 40 дБн (2-го порядка); < 45 дБн (3-го порядка) | |||
| Тип представления результатов на экране | нормальный (Normal); удержание Макс/ Мин.; усреднение (2 ~ 256) | |||
| Тип детектора (график) | мгновенного значения (Sample); положительного пика (+Peak); отрицательного пика (-Peak), усреднение (Average) | |||
| Типы окон преобразования Фурье (БПФ фактор) | Хеннинга (1,44), прямоугольное (0,89), Хемминга (1,30), Блекмана (1,68). | |||
| Генератор сигналов произвольной формы | Диапазон частот | 0,1Гц…25 МГц (синус), до 15 МГц (прямоуг./ импульс), до 1 МГц (пила) | ||
| Частота дискретизации | 200 МГц | |||
| Разрешение ЦАП | 14 бит | |||
| Число каналов | 2 | |||
| Амплитуда | 10 мВ …2, 5 В п-п (на 50 Ом); 20 мВ … 5 В п-п (на выс.ом. нарг./ HighZ) | |||
| Макс. разрешение | 1 мВ | |||
| Формы сигнала (13 типов) | синус, прямоугольник, импульс/Pulse, пила, пост. смещ./DC, шум, Sinc, Гаусса, Лоренца, экспоненц. нарастание/ спад, полусинус/ Haversine, кардио ритм/ Cardiac | |||
