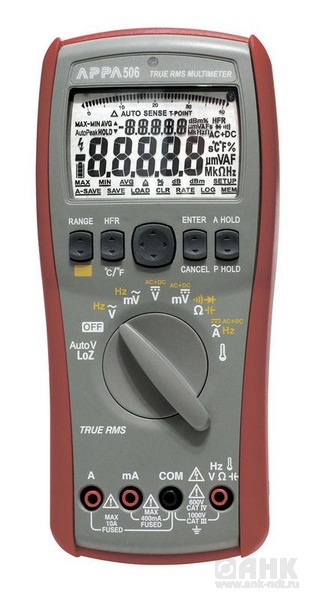

Описание APPA 506 - мультиметра
Мультиметр цифровой: U пост./U пер. TRMS (АС, AC+DC) до 1000 В, раб. диапазон 40 Гц…100 кГц, разрешение 1 мкВ, базовая погрешность 0,03%; I пост./I перем. TRMS до 10 А, раб. диапазон 40…1 кГц, макс. разрешение 1 мкА, сопр. до 40 МОм разрешение 0,01 Ом, частота 40 Гц…200 кГц разрешение1 мГц, коэффициент заполнения 20…80% (до 10 кГц), прозвон цепи и проверка диодов, ёмкость 40 нФ…40 мФ разрешение 1 пФ; темп. -200°С…1200°С, регистратор (40000 ячеек), ЖК-индикатор (40.000), граф. шкала (43 сегментов), фильтр НЧ, автоподсветка дисплея, вн. память (запись/вывод, 1000 показаний), регистрация пиковых/ мин./ макс./ средн. значений, USB, ПО, питание 1,5В×4 шт, 95×207×52 мм, масса 620 г.
-
Особенности цифрового мультиметра APPA 506:
- Измерение переменного (АС, AC+DC) и постоянного напряжения до 1000В, переменного и постоянного тока до 10А, частоты, скважности (%), емкости, сопротивления и целостности цепи (прозвонка со звуковой и световой сигнализацией), температуры, испытание p-n переходов, измерение уровня сигнала (дБ, дБм);
- Погрешность (DCV): ± 0,03%;
- Максимальное разрешение: 1 мкВ/ 1 мкА/ 10мОм/ 1мкГц/ 10пФ/ 0,1 °С;
- Встроенный цифровой регистратор на 40.000 ячеек;
- Регистрация Min/ Max/AVG значений, внутренняя память (запись/ вывод);
- Измерение ср. кв. значения сигналов произвольной формы (TRMS);
- Автодетектирование напряжения (постояяное/переменное), фильтр НЧ;
- ЖК-индикатор (40.000), 2 области индикации (основной и дополнительный параметр);
- Графическая линейная шкала (43 сегмента), автоподсветка дисплея;
- Удержание пиковых значений (от 500 мкс);
- Навигация в меню с помощь джойстика-курсора;
- Интерфейс оптический RS-232 c вых. USB, в комплекте ПО;
- Батарейное питание, индикация состояния источников питания, авто - выключение;
- Автокалибровка, автотест предохранителей, самотестирование при включении;
- Звуковое предупреждение об ошибке коммутации на входе (beeper guard);
- Ударопрочное исполнение (допускает падение с высоты до 1,3 м);
- Влагозащищёность, компактность, безопасность (кат. IV 600 В/ кат. III 1000 В.
-
Технические характеристики цифрового мультиметра APPA 506:
ТТД нормируются при: (23 ± 5) °C, отн. влажность ≤ 80%
| | АРРА 506 | АРРА 506B | |
| Параметр | Значение | ||
| ПОСТОЯННОЕ НАПРЯЖЕНИЕ (DCV) | | | |
| Пределы измерений | 40/ 400мВ/ 4/ 40/ 400/ 1000 В | ||
| Погрешность | ± (0,03 % + 20 ед. счета) | ||
| Максимальное разрешение | 1 мкВ | ||
| Входное сопротивление | =1000 В; ~1000 В | ||
| ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ (ACV) | | | |
| Пределы измерений | 40 /400 мВ/ 4 /40 /400 /1000 В | ||
| Погрешность | ± (0,7 % + 50 ед. счета) | ||
| Максимальное разрешение | 1 мкВ | ||
| Входной импеданс | 10 МОм/ 100 пФ | ||
| Защита входа | =1000 В; 1000 В | ||
| ПОСТОЯННЫЙ ТОК (DCA) | | | |
| Пределы измерений | 40/ 400мА/ 4/ 10А | ||
| Погрешность | ± (0,2 % + 40 ед. счета) | ||
| Максимальное разрешение | 1 мкА | ||
| Защита входа | Предохранитель 10 А/1000 В (вход «А»); 0,4 А/1000 В (вход «мА») | ||
| ПЕРЕМЕННЫЙ ТОК (ACA) | | | |
| Пределы измерений | 40 мА/ 400 мА/ 4 А/ 10 А | ||
| Погрешность | ± (0,8 % + 80 ед. счета) | ||
| Максимальное разрешение | 1 мкВ | ||
| Полоса частот | 40 Гц... 1 кГц до 10 А | ||
| Защита входа | Предохранитель 10 А/1000 В (вход «А»); 0,4 А/1000 В (вход «мА») | ||
| ЧАСТОТА (HZ) | | | |
| Диапазон измерений | 40 Гц... 200 кГц | ||
| Погрешность | ± (0,005 % + 10 ед. счета) | ||
| Максимальное разрешение | 0,001 Гц | ||
| СОПРОТИВЛЕНИЕ | | | |
| Пределы измерений | 400 Ом...40 МОм | ||
| Погрешность | ± (0,2 % + 30 ед. счета) | ||
| Максимальное разрешение | 10 мОм | ||
| Тестовое напряжение | 2,5 В | ||
| ПРОЗВОН ЦЕПИ | | | |
| Порог срабатывания | ≤ 50 Ом | ||
| Звуковая индикация | Непрерывный зуммер частотой 2 кГц | ||
| Световая индикация | Встроенный с/д красного цвета | ||
| ИСПЫТАНИЕ ДИОДА (P-N) | | | |
| Максимальный ток теста | 0,5 мА | ||
| Напряжение теста | 2,5 В | ||
| КОЭФ. ЗАПОЛНЕНИЯ ИМПУЛЬСОВ (%) | | | |
| Диапазон измерений | 20... 80 % | ||
| Погрешность | ± 1 % (при 20 Гц... 10 кГц, уровень 5В); ± 2 % (для диапазона 50... 80 % | ||
| Максимальное разрешение | 0,1 % | ||
| ЕМКОСТЬ | | | |
| Пределы измерений | 40 нФ...40 мФ | ||
| Погрешность | ± (0,9 % + 2 ед. счета) | ||
| Максимальное разрешение | 10 пФ | ||
| ИНТЕРФЕЙС | Оптический RS-232/ USB, в комплекте ПО | Оптический RS-232/ USB, в комплекте ПО; беспроводный радиоинтерфейс Bluetooth (ver. 4.0) | |
