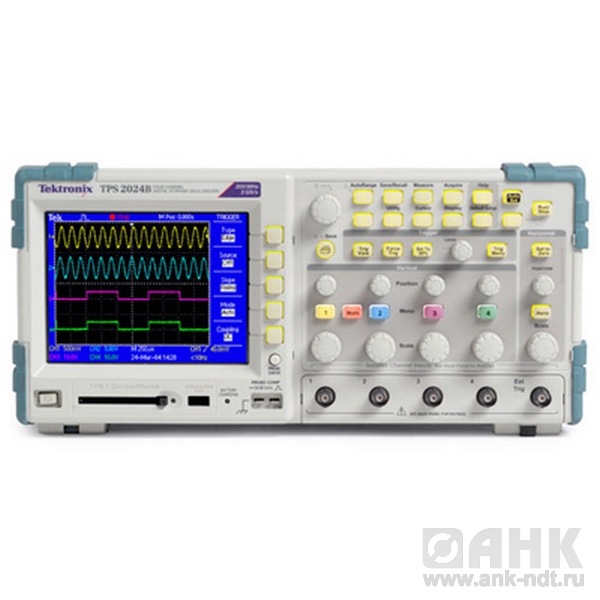

Цифровой запоминающий осциллограф TPS2000B в Йошкар-Оле

Описанеи цифрового запоминающего осциллографа TPS2000B

Осциллографы серии TPS2000B с полосой пропускания до 200 МГц и частотой дискретизации 2 Гвыб/с позволяют выполнять дифференциальные измерения и измерения в режиме изоляции от цепей заземления в различных сложных условиях. Цифровые запоминающие осциллографы серии TPS2000B с 4 изолированными каналами и портативной конструкцией с питанием от батарей позволяют быстро и точно решать сложные задачи в области электроники и систем питания.

Отличительные особенности:

·         Полоса пропускания 100 МГц и 200 МГц

·         Частота дискретизации до 2 Гвыб./с в режиме реального времени

·         2 или 4 полностью с полной гальванической развязкой и вход внешнего запуска с гальванической развязкой

·         8 часов непрерывной работы в автономном режиме с двумя установленными аккумуляторами, возможность горячей замены аккумуляторов обеспечивает полную независимость от сети питания

·         Опциональное программное обеспечение обладает наиболее широкими возможностями в данной ценовой категории

·         Быстрое документирование и анализ измерений с помощью программного обеспечения OpenChoice® или карты памяти CompactFlash®

·         Быстрое преобразование Фурье (БПФ) является стандартной функцией для всех моделей

·         Расширенные функции запуска для быстрого захвата интересующих событий

·         Традиционные органы управления, характерные для аналогового прибора, и многоязычный интерфейс пользователя значительно упрощают работу

·         Быстрая настройка и управление с помощью меню автонастройки, автоматического выбора диапазона, памяти сигналов и настроек и встроенной контекстной справочной системы

·         Кнопки меню с подсветкой

·         11 видов автоматических измерений для наиболее важных параметров сигнала

Сферы применения:

·         Разработка, диагностика, монтаж и техническое обслуживание промышленных систем электропитания

·         Разработка, диагностика, монтаж и техническое обслуживание электронного оборудования

·         Разработка и тестирование автомобильной электроники

·         Образование

Осциллографы серии TPS2000B обладают широким спектром возможностей, а также хорошо знакомыми и простыми в обращении средствами управления и меню. В состав серии TPS2000B входят приборы с двумя или с четырьмя каналами; все они используют технологию IsolatedChannel™, обеспечивающую изоляцию от земли и между каналами, что снижает вероятность повреждения исследуемых цепей во время измерения. Входящая в стандартную конфигурацию система автономного питания делает их удобными для применения в полевых условиях. Опциональное ПО включает все распространенные виды измерений для работы с силовыми электронными устройствами, ускоряя диагностику и анализ их характеристик.

Технология IsolatedChannel компании Tektronix упрощает выполнение измерений с гальванической развязкой от земли. Технология IsolatedChannel предотвращает протекание тока между корпусами входных разъемов BNC или между корпусом BNC и землей в пределах максимального напряжения 600 Вср. кв. от земли.

Имеются также различные пассивные пробники для разных приложений. Входящие в комплект поставки пассивные пробники TPP0101/TPP0201 позволяют измерять напряжение до 400 Впик-пик. Однако для удовлетворения требований безопасности напряжение на общем проводнике пробника TPP0101/TPP0201 должно поддерживаться в пределах 30 Вср. кв. относительно земли. Поэтому пробники серии TPP0101/TPP0201 отлично подходят для работы с аналоговыми и цифровым схемами, максимальное напряжение в которых никогда не превышает 30 Вср. кв.

Для измерения характеристик электронных силовых преобразователей обычно требуются пробники, рассчитанные на высокое напряжение. Компания Tektronix предлагает два специализированных пассивных пробника, предназначенных для измерений с гальванической развязкой от земли.

Осциллограф серии TPS2000B с опциональными пробниками P5122 позволяет измерять напряжения до 480 Вср. кв. в условиях, соответствующих категории измерений II с максимальным напряжением относительно земли не более 600 Вср. кв.. С опциональным пробником P5120 прибор TPS2000B может измерять напряжения до 800 Впик-пик с максимальным напряжением относительно земли 600 Вср. кв.. С опциональным пробником P5120 прибор TPS2000B может измерять напряжения до 800 Впик-пик с максимальным напряжением относительно земли 600 Вср. кв. В режиме связи по переменному току P5120 отлично подходит для измерений пульсаций высоковольтных источников питания постоянного тока.

Ускорение проектирования и тестирования промышленных систем электроснабжения и силовых устройст

В любых приложениях, от мобильных телефонов до промышленных электроприводов, электронные преобразователи энергии дают существенные преимущества по размеру производительности и энергоэффективности. Но даже самая тривиальная задача наблюдения входного и выходного сигнала преобразователя усложняется наличием нескольких различных цепей, относительно которых измеряются напряжения. Кроме того, наличие нескольких точек отсчета напряжения усложняет одновременный просмотр сигналов управления и сигналов силовых цепей. Применение в этих ситуациях обычных осциллографов, выполняющих измерения относительно земли, без соответствующих дифференциальных пробников может вызвать повреждение цепей и исказить результаты. Технология IsolatedChannel снижает риск повреждения и непреднамеренного воздействия на работу схемы в ходе отладки силовых электронных преобразователей.

В качестве опции к осциллографам TPS2000B поставляется программное обеспечение для измерения характеристик силовых систем TPS2PWR1. Оно позволяет выполнять расширенные измерения прямо на осциллографе при минимальных затратах.

Кроме того, данное ПО добавляет в TPS2000B возможность автоматизированного измерения параметров компонентов, работающих в ключевом режиме, таких как коммутационные потери, а также курсорные измерения dv/dt и di/dt.

Для определения качества электрической энергии в распределительных сетях, ПО может рассчитать спектр гармоник вплоть до 50-й и выполнить измерения фаз, реактивной потребляемой мощности и коэффициента мощности. С помощью четырехканального TPS2014B или TPS2024B можно наблюдать трехфазные токи и напряжения.

Компания Tektronix выпускает два «пакета» для измерений в силовых цепях, состоящие из пробников и программного обеспечения. В каждый пакет входит четыре пробника и ПО TPS2PWR1 по цене, меньшей, чем если приобретать их отдельно. Пакет TPS2PBND содержит четыре пассивных высоковольтных пробника P5120 20X с ПО TPS2PWR1 для измерений в силовых цепях. Пакет TPS2PBND2 содержит четыре пассивных высоковольтных пробника P5122 100X с ПО для измерений в силовых цепях.

Примененная в осциллографах серии TPS2000B технология «цифровой выборки в режиме реального времени» (DRT) позволяет измерять характеристики всевозможных типов сигналов одновременно по четырем каналам. Эта технология регистрации позволяет захватывать высокочастотные события, такие как глитчи и аномалии фронтов, недоступные другим осциллографам этого класса, и дает уверенность в точном отображении сигнала.

Анализ в частотной области с помощью имеющейся в осциллографах серии TPS2000B функции быстрого преобразования Фурье (БПФ) позволяет быстро выявлять помехи, перекрестные наводки и «микрофонные» эффекты.

Документирование результатов измерений легко выполнить на карту памяти CompactFlash®. Документирование, отображение и анализ результатов измерения можно проводить на ПК с помощью прилагаемого ПО OpenChoice®. В комплект поставки каждого осциллографа серии TPS2000B входит бесплатная версия ПО LabVIEW SignalExpress™ от компании National Instrument в специальной редакции Tektronix. Это ПО позволяет управлять прибором, регистрировать и анализировать данные. Опционально поставляется профессиональная версия SignalExpress, содержащая более 200 встроенных функций, позволяющих производить дополнительную обработку сигнала, расширенный анализ, свипирование, тестирование по маске и выполнять заданные пользователем операции.

SignalExpress поддерживает широкий ряд измерительных приборов Tektronix, позволяя объединить их в полноценный измерительный стенд. И тогда через единый интуитивно понятный программный интерфейс можно получить доступ к богатому набору функций каждого прибора. Это позволяет автоматизировать сложные измерения, выполняемые сразу несколькими приборами, производить долговременную регистрацию данных, получать коррелированные по времени результаты измерений от разных приборов и с лёгкостью регистрировать и анализировать результаты - и всё это с одного ПК.

Благодаря наиболее продолжительному в отрасли времени непрерывной работы от аккумулятора — 8 часов и более — и очень удобному портативному корпусу осциллограф серии TPS2000B можно использовать как в лаборатории, так и в полевых условиях

Технические характеристики осциллографа TPS2000B:

Отличительные особенности:

• Полоса пропускания 100 МГц и 200 МГц
• Частота дискретизации до 2 Гвыб./с в режиме реального времени
• 2 или 4 полностью с полной гальванической развязкой и вход внешнего запуска с гальванической развязкой
• 8 часов непрерывной работы в автономном режиме с двумя установленными аккумуляторами, возможность горячей замены аккумуляторов обеспечивает полную независимость от сети питания
• Опциональное программное обеспечение обладает наиболее широкими возможностями в данной ценовой категории
• Быстрое документирование и анализ измерений с помощью программного обеспечения OpenChoice® или карты памяти CompactFlash®
• Быстрое преобразование Фурье (БПФ) является стандартной функцией для всех моделей
• Расширенные функции запуска для быстрого захвата интересующих событий
• Традиционные органы управления, характерные для аналогового прибора, и многоязычный интерфейс пользователя значительно упрощают работу
• Быстрая настройка и управление с помощью меню автонастройки, автоматического выбора диапазона, памяти сигналов и настроек и встроенной контекстной справочной системы
• Кнопки меню с подсветкой
• 11 видов автоматических измерений для наиболее важных параметров сигнала

Сферы применения:

• Разработка, диагностика, монтаж и техническое обслуживание промышленных систем электропитания
• Разработка, диагностика, монтаж и техническое обслуживание электронного оборудования
• Разработка и тестирование автомобильной электроники
• Образование

Осциллографы серии TPS2000B обладают широким спектром возможностей, а также хорошо знакомыми и простыми в обращении средствами управления и меню. В состав серии TPS2000B входят приборы с двумя или с четырьмя каналами; все они используют технологию IsolatedChannel™, обеспечивающую изоляцию от земли и между каналами, что снижает вероятность повреждения исследуемых цепей во время измерения. Входящая в стандартную конфигурацию система автономного питания делает их удобными для применения в полевых условиях. Опциональное ПО включает все распространенные виды измерений для работы с силовыми электронными устройствами, ускоряя диагностику и анализ их характеристик.

Технология IsolatedChannel компании Tektronix упрощает выполнение измерений с гальванической развязкой от земли. Технология IsolatedChannel предотвращает протекание тока между корпусами входных разъемов BNC или между корпусом BNC и землей в пределах максимального напряжения 600 Вср. кв. от земли.

Имеются также различные пассивные пробники для разных приложений. Входящие в комплект поставки пассивные пробники TPP0101/TPP0201 позволяют измерять напряжение до 400 Впик-пик. Однако для удовлетворения требований безопасности напряжение на общем проводнике пробника TPP0101/TPP0201 должно поддерживаться в пределах 30 Вср. кв. относительно земли. Поэтому пробники серии TPP0101/TPP0201 отлично подходят для работы с аналоговыми и цифровым схемами, максимальное напряжение в которых никогда не превышает 30 Вср. кв.

Для измерения характеристик электронных силовых преобразователей обычно требуются пробники, рассчитанные на высокое напряжение. Компания Tektronix предлагает два специализированных пассивных пробника, предназначенных для измерений с гальванической развязкой от земли.

Осциллограф серии TPS2000B с опциональными пробниками P5122 позволяет измерять напряжения до 480 Вср. кв. в условиях, соответствующих категории измерений II с максимальным напряжением относительно земли не более 600 Вср. кв.. С опциональным пробником P5120 прибор TPS2000B может измерять напряжения до 800 Впик-пик с максимальным напряжением относительно земли 600 Вср. кв.. С опциональным пробником P5120 прибор TPS2000B может измерять напряжения до 800 Впик-пик с максимальным напряжением относительно земли 600 Вср. кв. В режиме связи по переменному току P5120 отлично подходит для измерений пульсаций высоковольтных источников питания постоянного тока.

Таблица выбора пробников:

*1 Общий проводник пассивного пробника практически не ослабляет сигнал, поэтому все рабочие напряжения и выбросы поступают прямо на осциллограф. Таким образом, максимальное напряжение между общим проводником пассивного пробника и землей никогда не должно превышать максимального напряжения между общим проводником осциллографа и землей.

*2 Не допускается применение пробника P5122 в режиме связи по переменному току для сигналов с постоянной составляющей более 300 В. Для измерения пульсаций высоковольтных источников питания постоянного тока рекомендуется использовать пробник P5120.

Ускорение проектирования и тестирования промышленных систем электроснабжения и силовых устройств

В любых приложениях, от мобильных телефонов до промышленных электроприводов, электронные преобразователи энергии дают существенные
