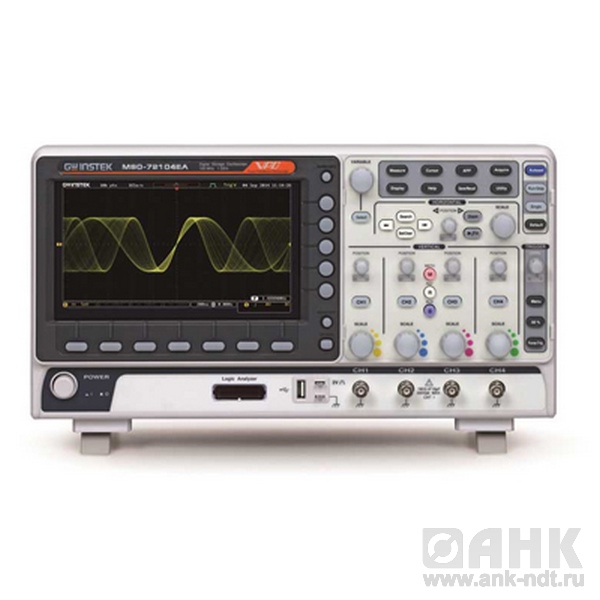

Описание осциллографа GW Instek MSO-72104E
Серия представляет собой модельный ряд 2-х и 4-х канальных осциллографов смешанных сигналов с полосой до 200 МГц, которые разработаны на базе высокопроизводительного программного обеспечения и аппаратных возможностей платформы GDS-72000E. Новинки характеризуются отличной функциональностью и широкими измерительными ресурсами, включая один из самых высоких в сегменте показателей скорости обновления экрана - 120.000 осциллограмм/с.
Модели имеют большой объем внутренней памяти - 10М на канал, позволяющий извлечь полезный сигнал и полностью проанализировать его. Серия включает две линейки MSO-72000E и MSO-72000EA, основные отличия и функциональность которых приведены ниже.
MSO-72000E имеет встроенный 16-канальный логический анализатор.
Отличительные особенности осциллографа MSO-72104E:
- Полосы пропускания: 70/ 100/ 200 МГц
- Число аналоговых входов: 2 или 4 канала
- Глубина памяти 10M памяти, дисплей с технологией VPO (обновления экрана 120.000 осциллограмм в секунду)
- Функция сегментированной памяти (29.000 блоков, межсегментное время 0,41 мкс)
- Цветной ЖК дисплей диагональ 21см
- Спектральный анализ на интервале 1M (БПФ) с высоким разрешением в частотном домене
- Встроенные фильтры ВЧ и НЧ (входная фильтрация сигнала с ручной регулировкой)
- Режим синхронизации и декодирования сигналов шин I2C/ SPI/ UART/ CAN/LIN
- Функция длительной записи данных Data log позволяет отслеживать изменения входного сигнала на интервале регистрации до 100 часов
- Возможность сохранения результатов и данных в локальной сети
Технические характеристики осциллографа GW Instek:
| Характеристики | Параметры | MSO-72072E / MSO-72074E / MSO-72072EA / MSO-72074EA | MSO-72102E / MSO-72104E / MSO-72074E / MSO-72104EA | MSO-72202E / MSO-72204E / MSO-72202EA / MSO-72204EA |
| Канал вертикального | Число каналов | 2 / 4 | 2 / 4 | 2 / 4 |
| отклонения | Полоса пропускания (-3 дБ) | 0…70 МГц | 0…100 МГц | 0…200 МГц |
| Огранич. полосы пропуск. | 20 МГц | 20 МГц | 20, 100 МГц | |
| Коэф. отклонения (Коткл.) | 1 мВ/дел…10 В/дел | |||
| Погрешность установки Коткл. | ± 3 % | |||
| Время нарастания | ≤5 нс | ≤3,5 нс | ≤1,75 нс | |
| Входной импеданс | 1 МОм (± 2 %) / 16 пФ | |||
| Макс. входное напряжение | 300 В (DC+AС пик), Кат I | |||
| Математика | +, -, х; ÷, встроенный редактор формул, БПФ на участке 1 МБ (дБ или мВ с.к.з) | |||
| Канал горизонтального отклонения | Коэф. развертки (Кразв.) | 1 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел | ||
| Погрешность установки Кразв. | ± 0,005 % | |||
| Режимы работы | Основной, задержанный (4 нс…10 с), ZOOM окна, самописец, X-Y | |||
| синхронизация | Источники синхросигнала | любой из каналов, внеш. (Ext только 2 кан. мод.), сеть | ||
| Режимы запуска развертки | Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (10 дел.) и послезапуск (2,000,000 дел), по фронту, рант, по длительности импульса (10 нс…10 с), по событию (1…65535), попеременно (ALT); по шине; по скорости нарастания и спада. | |||
| Связь входа синхронизации | ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC | |||
| Чувствительность синхр. | 1 дел | |||
| Аналого-цифровое преобразование | Разрешение по вертикали | 8 бит | ||
| Частота дискретизации | 2 кан. модель: 1 ГГц/канал 4 кан. модель: 2 канала – 1 ГГц/канал, 3 и 4 канала – 500 МГц/канал | |||
| Интерполяция | SinX/x | |||
| Длина записи (макс.) | 10 МБ/ на кан | |||
| Режимы работы | Выборка, пик. детектор (> 2 нс); усреднение, накопление, однократн. | |||
| Курсорные измерения | Функции | DU; DT; 1/DT | ||
| Автоматические измерения | Функции по вертикали | Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе | ||
| Функции по горизонтали | f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%), фаза | |||
| Измерение задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF | |||
| Логический анализатор | Максимальная вх. частота | 200 МГц | ||
| Частота дискредитации | 1 ГГц/ на кан | |||
| Число каналов | 16 (D0-D15) | |||
| Длина памяти (макс.) | 10 МБ/ на кан | |||
| Общий объем | 2 ГБ | |||
| Синхронизация | по фронту, по последовательности (Pattern), по длит. импульса Последов. шины (I2C, SPI, UART(RS232/ 422/ 485), паралл. шины CAN/ LIN | |||
| Порог срабатывания | TTL, CMOS (5В, 3.3В, 2.5В), ECL, PECL, 0V + опред. пользователем | |||
| Генератор сигналов произвольной формы ( MSO-72хххEA) | Максимальная частота | 25 МГц | ||
| Частота дискретизации | 200 МГц | |||
| Разрешение ЦАП | 14 бит | |||
| Число каналов | 2 | |||
| Формы сигнала | синус, прямоугольник, импульс/Pulse, пила, пост. смещ./DC, шум, Sinc, Гаусса, Лоренца, экспоненциальное нарастание/ спад, полусинус/ Haversine, кардио ритм/ Cardiac | |||
| Амплитуда | 20 мВ … 5 В п-п | |||
| Дополнительные возможности | Интерфейс | USB, LAN | ||
| Автоустановка | В/дел, с/дел, параметры синхросигнала | |||
| Технология VPO | Захват и отображение редких сигналов и глитчей в режиме аналогового осциллографа. Скорость обновления экрана до 120.000 осц./ с. | |||
| Режим X-Y | Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц | |||
| Внутренняя память | Запись/считывание: 24 осциллограммы; 20 профилей | |||
| Общие данные | ЖК-дисплей | Цветной (TFT) WVGA, диагональ 20 см, 8 × 10 дел (разреш. 800 х 480) | ||
| Напряжение питания | 100…240 В, 48…63 Гц (автовыбор) | |||
| Габариты, масс | 384 х 208 х 127 мм, 2,8 кг | |||
| Комплект поставки | Шнур питания (1), осц. делитель 1:1/1:10 (2/4 по числу каналов), GTL-16E (16-кан лог. пробник), соед. кабель GTL-110 (2, BNC-BNC, для мод. MSO-72хххEA), РЭ (1) | |||
